Planta hidráulica: como fazer na construção civil?

Você já ouviu falar sobre a planta hidráulica? Esse é um dos documentos mais importantes em qualquer projeto de construção civil, pois define como a água será distribuída e utilizada em uma obra, seja em uma residência, prédio comercial ou qualquer outro tipo de edificação.

Sendo assim, saber como fazer uma planta hidráulica de forma eficiente pode garantir não apenas o bom funcionamento das instalações, mas também a segurança e o conforto dos usuários.

Nos próximos minutos, você vai conhecer os principais pontos que fazem parte de uma planta hidráulica e o passo a passo de como elaborar esse documento essencial. Continue a leitura para saber mais!

Para que serve a planta hidráulica?

Assim como uma casa precisa de um projeto arquitetônico, a rede hidráulica também deve ser planejada com antecedência. Esse planejamento é registrado na planta hidráulica, um documento técnico que detalha a distribuição da água e do esgoto no imóvel.

Essa planta é um desenho técnico que descreve todas as instalações de água e esgoto de um imóvel. Ela serve para orientar a execução das instalações hidráulicas, mostrando como os encanamentos devem ser distribuídos e conectados, bem como as localizações dos pontos de água e esgoto.

Além disso, a planta hidráulica também é usada para garantir que os sistemas de distribuição de água atendam às necessidades do edifício de forma eficiente e segura.

Em resumo, a planta hidráulica visa proporcionar:

O que compõe a planta hidráulica?

A planta hidráulica é composta por diversos elementos técnicos que formam a rede de distribuição de água e esgoto de uma construção. Esses elementos são representados por símbolos e linhas, de acordo com normas específicas de desenho técnico.

Abaixo, vamos entender melhor os principais componentes da planta hidráulica!

Rede de distribuição de água

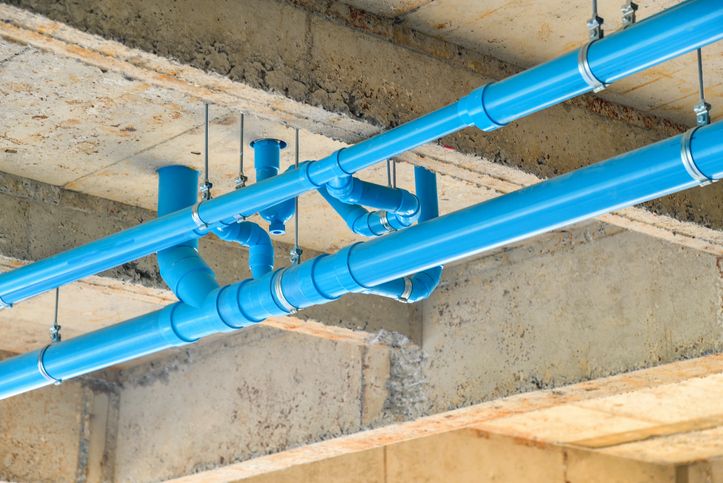

Inclui todos os encanamentos responsáveis por levar a água até os pontos de consumo. É composta por tubos de diferentes diâmetros, que vão do ponto de abastecimento até os pontos de uso, como torneiras, chuveiros, pias e vasos sanitários.

Rede de esgoto

A rede de esgoto é a parte que se encarrega de coletar a água usada e levá-la até o sistema de tratamento ou à rede pública de esgoto. Ela é representada por linhas que conectam os pontos de coleta de esgoto, como pias, vasos sanitários e ralos.

Reservatórios e caixas d'água

Esses elementos são representados na planta hidráulica para indicar onde a água será armazenada e como será distribuída para o restante do sistema.

Válvulas e registros

São usados para controlar o fluxo de água em diferentes partes do sistema, permitindo que o fluxo seja interrompido quando necessário para manutenção ou reparos.

Bombas e pressurizadores

Quando a pressão da água precisa ser aumentada, as bombas e pressurizadores são indicados na planta para garantir que a água chegue com a pressão adequada.

Sistema de águas pluviais

A planta hidráulica também pode incluir o sistema de drenagem de águas pluviais, que deve ser corretamente dimensionado para evitar alagamentos e garantir a correta evacuação da água das chuvas.

Quais os tipos de instalações hidráulicas?

Existem diferentes tipos de instalações hidráulicas que podem ser representadas na planta hidráulica, dependendo das necessidades da obra. Quer conhecer os principais tipos?

Veja abaixo!

Instalação hidráulica predial

Responsável pela distribuição de água potável e coleta de águas residuais e pluviais dentro do prédio ou residência.

Instalação hidráulica subterrânea

Refere-se aos encanamentos que ficam abaixo do nível do solo, como a rede de abastecimento de água e esgoto que conecta o imóvel à rede pública.

Instalação hidráulica de águas pluviais

Trata-se do sistema de captação e drenagem de águas da chuva, que devem ser adequadamente direcionadas para evitar alagamentos.

Instalação hidráulica de gás

Embora não seja diretamente relacionada à planta hidráulica de água e esgoto, a instalação hidráulica de gás também pode ser incluída em projetos que envolvem redes de gás encanado.

Como fazer uma planta hidráulica?

Fazer uma planta hidráulica envolve uma série de etapas e cuidados técnicos. A seguir, vamos explicar o passo a passo para elaborar a sua planta!

Compatibilização com outras plantas

Antes de começar a desenhar a planta hidráulica, é importante compatibilizá-la com outras plantas do projeto, como a planta elétrica, a planta arquitetônica e estrutural. Isso garante que os sistemas não se sobreponham e que os pontos de instalação sejam viáveis.

Definição do traçado da rede hidráulica

O próximo passo é definir o trajeto dos encanamentos, considerando o layout do imóvel e as necessidades do projeto. É importante planejar a distribuição da água e do esgoto de maneira que o sistema seja eficiente, evitando o uso de muitos tubos e conexões.

Escolha dos materiais e equipamentos

Em seguida, deve-se definir os materiais a serem usados na instalação hidráulica, como tubos, conexões, válvulas, registros, entre outros. A escolha deve ser feita de acordo com as normas técnicas e a qualidade do material, visando garantir a durabilidade e eficiência do sistema.

Desenho da planta

Com todas as definições feitas, é hora de desenhar a planta hidráulica, utilizando símbolos específicos para cada componente (tubos, válvulas, registros, pontos de consumo, etc.). O desenho deve ser claro e legível, seguindo as normas de desenho técnico.

Verificação e ajustes

Após o desenho, é essencial fazer uma verificação detalhada para garantir que todos os pontos de água e esgoto foram incluídos corretamente e que a planta está de acordo com as necessidades do projeto. Caso necessário, ajustes podem ser feitos.

Quais os materiais necessários?

Montar uma planta hidráulica eficiente e durável exige planejamento e, claro, os materiais certos. Afinal, ninguém quer lidar com vazamentos, falta de pressão ou água de má qualidade, não é mesmo?

Então, vamos detalhar os principais materiais que você vai precisar para garantir que o sistema hidráulico do seu projeto funcione perfeitamente!

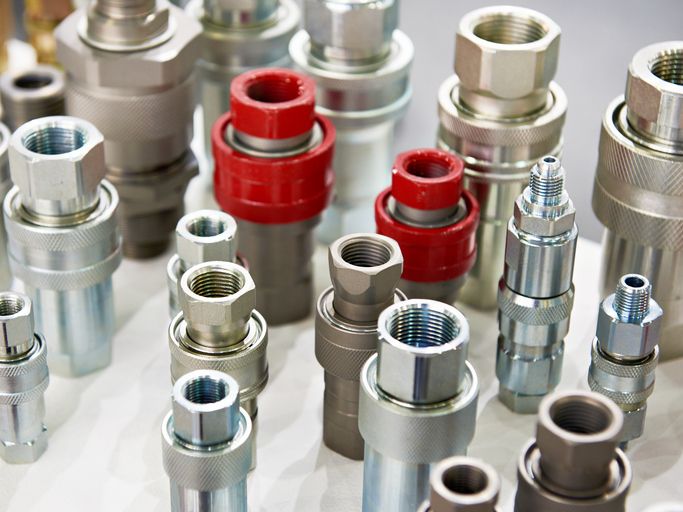

Tubos e conexões

Os tubos são como as veias do sistema hidráulico, responsáveis por transportar a água para todos os pontos necessários. Já as conexões são os "elos" que unem esses tubos, garantindo que tudo funcione de forma integrada.

Os de PVC ou CPVC são os mais utilizados devido à sua resistência, durabilidade e facilidade de instalação. O PVC é ideal para água fria, enquanto o CPVC suporta temperaturas mais altas, sendo indicado para água quente.

Válvulas e registros

Imagine poder controlar o fluxo de água em diferentes pontos do sistema. É exatamente isso que as válvulas e registros permitem! Eles são necessários para controlar o fluxo de água, permitindo o fechamento ou abertura do sistema em pontos específicos.

Caixas d'água

Responsáveis por armazenar a água. O tamanho da caixa d’água deve ser calculado com base na demanda da edificação. Um dimensionamento correto evita falta de água ou desperdício.

Bombas e pressurizadores

Como você viu anteriormente, quando a pressão da água precisa ser aumentada, bombas e pressurizadores são essenciais para garantir que a água chegue com a pressão necessária a todos os pontos.

As bombas aumentam a pressão da água, garantindo que ela chegue com força até os andares mais altos ou pontos mais distantes, enquanto os pressurizadores são ideais para sistemas que exigem pressão constante, como chuveiros e torneiras de jardim.

Filtros e purificadores

Para garantir a qualidade da água, filtros e purificadores são indicados em sistemas de abastecimento de água potável. Os filtros de sedimentos, por exemplo, retêm impurezas como areia, ferrugem e partículas sólidas, protegendo o sistema e melhorando a qualidade da água.

Por que incluir a planta hidráulica em uma plataforma?

Incluir a planta hidráulica em uma plataforma especializada traz diversas vantagens. Mas quais? Veja a seguir!

Acessibilidade e compartilhamento

Com a planta armazenada em uma plataforma online, ela pode ser facilmente acessada e compartilhada por todos os envolvidos no projeto, facilitando a comunicação entre os profissionais da obra.

Atualizações em tempo real

Qualquer alteração na planta hidráulica pode ser atualizada imediatamente, garantindo que todos os envolvidos tenham acesso à versão mais atualizada do projeto.

Segurança e backup

As plataformas especializadas oferecem maior segurança, com backup automático, evitando a perda de dados importantes.

Compatibilidade com outras ferramentas

Muitas plataformas oferecem integração com outras ferramentas de gestão de projetos, o que facilita o acompanhamento do progresso da obra e a execução do projeto.

Como você viu, elaborar uma planta hidráulica é um processo fundamental para garantir a eficiência e segurança das instalações de água e esgoto de uma obra. Ao seguir as etapas corretas e utilizar os materiais adequados, você pode garantir que o sistema hidráulico atenderá a todas as necessidades da construção de forma eficiente e segura.

Precisa de ajuda nesse aspecto? Então, entre em contato com o nosso time de especialistas. Estamos à disposição para auxiliar no que for possível!
