Passo a passo para planejar e executar uma planta elétrica

Quando o assunto é construção ou reforma, a planta elétrica é um dos elementos mais importantes do projeto. Ela é o "mapa" que orienta a instalação de todos os componentes elétricos, desde os pontos de luz até os circuitos de tomadas.

Mas você sabe como planejar e executar uma planta elétrica de forma eficiente?

Neste post, vamos conferir o passo a passo completo para criar uma planta elétrica, desde o planejamento até a execução. Você vai entender para que ela serve, quais são suas funções, o que compõe esse tipo de projeto e quais normas técnicas devem ser seguidas. Vamos começar?

Conheça a concessionária

Antes de iniciar um projeto elétrico, é essencial conhecer as diretrizes da concessionária de energia da região. Cada distribuidora possui regras específicas sobre o fornecimento, incluindo a tensão padrão disponível (110V, 220V ou ambas), a capacidade máxima de fornecimento e os tipos de medidores permitidos.

Essas informações influenciam diretamente as decisões do projeto, como a escolha entre uma instalação monofásica, bifásica ou trifásica, além da definição da tensão utilizada no imóvel.

Em algumas regiões, por exemplo, a oferta de 220V pode ser predominante, tornando essa a melhor opção para equipamentos de maior potência e contribuindo para um melhor dimensionamento da instalação.

Para que serve a planta elétrica?

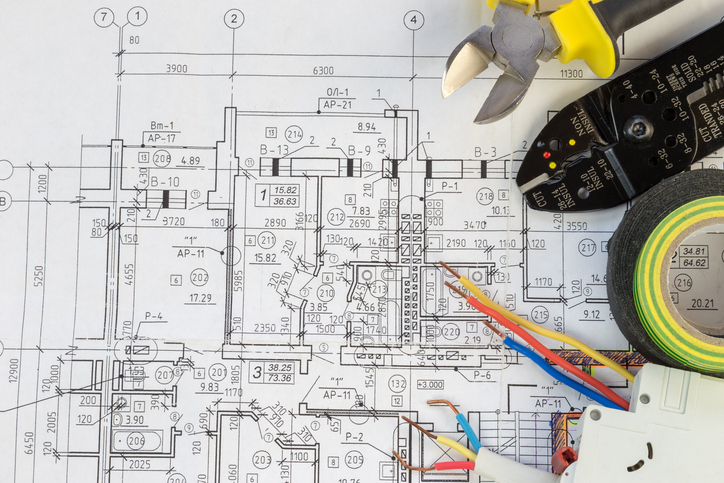

A planta elétrica é um documento técnico que representa graficamente a distribuição dos componentes elétricos em uma construção. Ela serve como um guia para os profissionais que vão executar a instalação, garantindo que tudo seja feito de acordo com o projeto e as normas técnicas.

Mas a importância da planta elétrica vai além da execução. Ela também é essencial para outros pontos. Confira!

Distribuição dos componentes elétricos

A partir de um layout previamente definido (geralmente pelo arquiteto), é desenvolvida a planta elétrica, que permite planejar com precisão a localização dos componentes elétricos, como:

O layout representa a disposição provável de móveis, eletrodomésticos e utensílios no ambiente. Com base nele, é possível garantir que a instalação elétrica atenda às necessidades dos usuários e seja funcional no dia a dia.

Evitar retrabalho

Com um bom detalhamento, a planta elétrica reduz erros na execução da instalação. Ela evita, por exemplo, a necessidade de quebrar paredes para adicionar tomadas após a obra concluída. Além disso, garante a distribuição adequada da carga elétrica entre os circuitos, prevenindo sobrecargas.

Garantir a segurança

Mais do que organização, uma planta elétrica bem elaborada é essencial para a segurança da instalação e das pessoas que utilizarão o imóvel. A correta distribuição dos circuitos e o uso de dispositivos de proteção, como disjuntores e DRs (Diferenciais Residuais), ajudam a prevenir acidentes elétricos.

E isso não é tudo, pois ela também permite que a instalação siga as normas de segurança, como a NBR 5410, que estabelece os requisitos para instalações elétricas de baixa tensão.

Quais são as funções da planta elétrica?

A planta elétrica desempenha várias funções importantes em um projeto de construção ou reforma. Vamos conhecer as principais:

Distribuição de energia

Uma das principais funções da planta elétrica é definir como a energia elétrica será distribuída pelos ambientes da edificação. Um bom exemplo é a divisão da instalação em circuitos específicos para iluminação, tomadas, equipamentos de alta potência (como chuveiros e ar-condicionado), entre outros.

Localização de componentes

Indica onde ficarão os interruptores, tomadas, pontos de luz, quadros de distribuição e outros elementos.

Dimensionamento de circuitos

A planta elétrica especifica a capacidade de cada circuito, evitando problemas como sobrecargas e garantindo o funcionamento adequado dos equipamentos.

Isso ajuda a determinar a potência necessária para cada circuito, considerando os equipamentos que serão utilizados. Assim, é importante para a determinação de quais materiais vão ser usados, como é o caso dos fios, cabos e disjuntores.

Integração com outros projetos

Além disso, ela deve ser compatível com outros projetos da obra, como o arquitetônico e o hidráulico, para evitar conflitos entre as instalações. Isso inclui:

Planejamento para o futuro

A planta elétrica também serve como um preparo para futuras manutenções ou expansões da instalação. Com ela, é possível saber quais disjuntores controlam cada parte da instalação e encontrar rapidamente falhas ou pontos de sobrecarga.

O que compõe uma planta elétrica?

Uma planta elétrica é composta por vários elementos que, juntos, formam um projeto completo e detalhado. Vamos conhecer os principais?

Pontos de luz

Os pontos de luz representam a localização das luminárias e lâmpadas em cada ambiente. Eles indicam onde a iluminação será instalada, garantindo que todos os cômodos tenham a iluminação necessária.

A planta elétrica define quantos pontos de luz são necessários em cada espaço, como salas, quartos, cozinhas e áreas externas, além de especificar o tipo de luminária a ser utilizada.

Tomadas

As tomadas são indicadas na planta elétrica para mostrar onde ficarão os pontos de conexão de equipamentos e aparelhos eletrônicos.

Além disso, a planta especifica o tipo de tomada a ser instalada, como tomadas simples, de 20 amperes (indicadas para equipamentos de alta potência, como chuveiros e ar-condicionado) ou tomadas com USB. A distribuição adequada das tomadas evita a necessidade de extensões e garante a funcionalidade dos ambientes.

Interruptores

Os interruptores são representados na planta elétrica para mostrar sua posição e como eles controlam os pontos de luz.

Eles podem ser:

A planta também indica a altura dos interruptores, garantindo que sejam instalados em locais de fácil acesso.

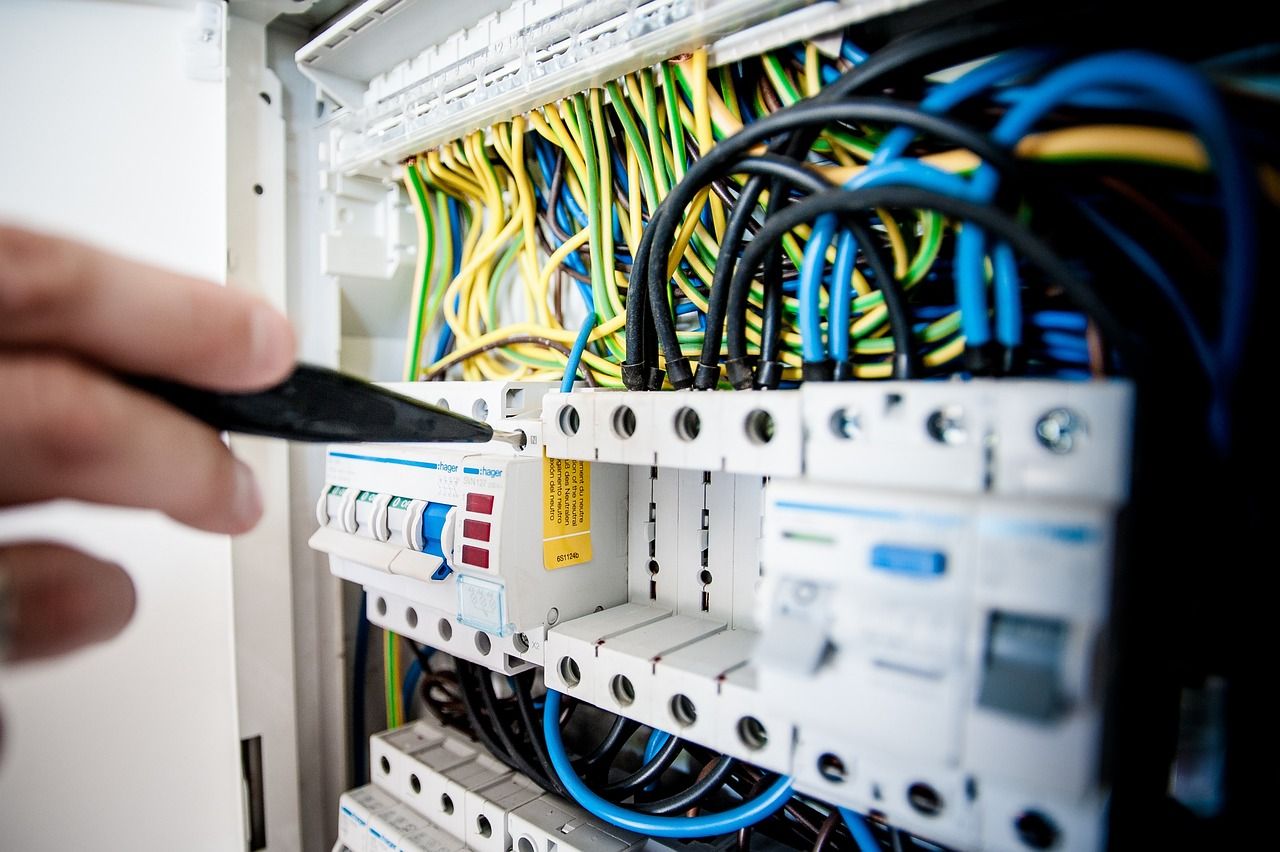

Quadro de distribuição

O quadro de distribuição é o "coração" da instalação elétrica, onde ficam os disjuntores e dispositivos de proteção, como os DRs (Diferenciais Residuais). A planta elétrica indica a localização do quadro e como os circuitos estão organizados dentro dele.

Cada disjuntor controla um circuito específico, como iluminação, tomadas ou equipamentos de alta potência, garantindo a segurança e a eficiência da instalação.

Circuitos

E por falar em circuitos… eles são os caminhos que os fios percorrem para levar energia aos pontos de consumo.

Nesse caso, a planta elétrica detalha como os circuitos estão divididos, evitando sobrecargas e garantindo que a carga elétrica seja distribuída de forma equilibrada. Por exemplo, um circuito pode ser dedicado apenas à iluminação, enquanto outro é destinado às tomadas de uso geral.

Simbologia

A planta elétrica utiliza símbolos padronizados para representar cada componente, como pontos de luz, tomadas, interruptores e quadros de distribuição. Essa simbologia facilita a interpretação do projeto por parte dos profissionais que vão executar a instalação.

A padronização é definida por normas técnicas, como a NBR 5444, que estabelece os símbolos gráficos para instalações elétricas, e geralmente consta na planta na seção “Legenda”.

Como planejar e executar uma planta elétrica?

Agora que você já sabe o que é uma planta elétrica e quais são seus componentes, vamos ao passo a passo para planejar e executar esse tipo de projeto.

Entenda as necessidades do cliente

O primeiro passo é conversar com o cliente para entender suas necessidades e expectativas. Quantos pontos de luz e tomadas ele deseja em cada ambiente? Há equipamentos que exigem circuitos específicos, como ar-condicionado ou chuveiro elétrico? Essas informações são essenciais para criar um projeto personalizado.

Analise o projeto arquitetônico

A planta elétrica deve ser compatível com o projeto arquitetônico. Analise o layout dos ambientes, a localização de portas e janelas, e a disposição dos móveis para definir onde ficarão os componentes elétricos. Essa análise ajuda a evitar conflitos entre as instalações elétricas e outros elementos da obra, como tubulações hidráulicas ou elementos estruturais (pilares, vigas e lajes).

Defina os circuitos

Divida a instalação em circuitos, considerando a potência dos equipamentos e a capacidade dos disjuntores. Por exemplo, iluminação e tomadas devem ficar em circuitos separados, assim como equipamentos de alta potência, como chuveiros e ar-condicionados. Isso, como já vimos, evita sobrecargas e garante o funcionamento adequado de todos os componentes.

Desenhe a planta

Utilize softwares de desenho técnico CAD (Computer-Aided Design), como o AutoCAD), para criar a planta elétrica. Outra opção é desenvolver o projeto em ferramentas BIM (Building Information Modeling), como o Revit, que permitem uma modelagem mais detalhada e integrada com outros sistemas da construção. Independentemente da ferramenta, é essencial representar todos os componentes com a simbologia adequada e indicar os caminhos dos circuitos.

Especifique os materiais

Inclua no projeto uma lista de materiais, como fios, disjuntores, tomadas e interruptores, com as especificações técnicas necessárias. Por exemplo, defina a bitola dos fios, a corrente nominal (“amperagem”) dos disjuntores e o tipo de tomadas a serem utilizados.

Execute a instalação

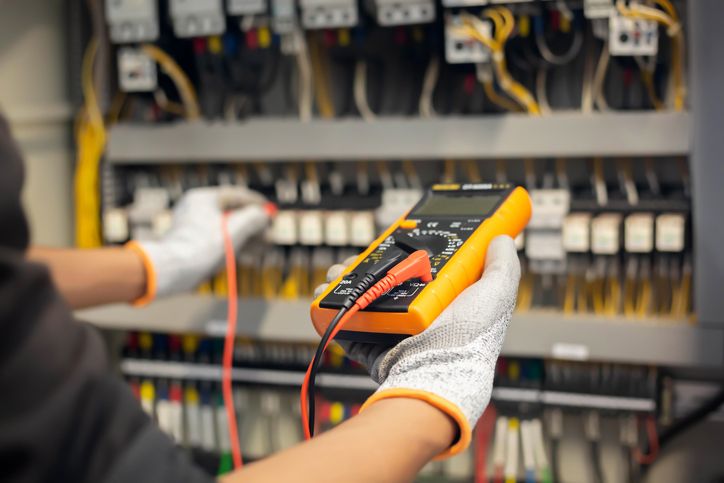

Com a planta elétrica pronta, é hora de executar a instalação. Siga o projeto à risca, respeitando a localização dos componentes e os caminhos dos circuitos. Durante a execução, é importante realizar testes para garantir que tudo está funcionando corretamente, como a verificação da continuidade dos fios e a ausência de curtos-circuitos.

Faça os ajustes finais

Após a instalação, verifique se todos os componentes estão funcionando e faça os ajustes necessários. Isso inclui testar interruptores, tomadas e pontos de luz, além de garantir que os circuitos não estão sobrecarregados.

Ajustes finais, como a correção de falhas ou a instalação de componentes adicionais, garantem que a instalação esteja perfeita antes da entrega ao cliente!

Quais normas técnicas tratam sobre plantas elétricas?

A elaboração de uma planta elétrica deve seguir normas técnicas que garantem a segurança e a qualidade da instalação. As principais são:

Seguir essas normas é essencial para garantir que a planta elétrica atenda aos padrões de segurança e qualidade.

Como você viu, a planta elétrica é um elemento fundamental em qualquer projeto de construção ou reforma. Ela garante que a instalação elétrica seja segura, funcional e adaptada às necessidades dos usuários.
